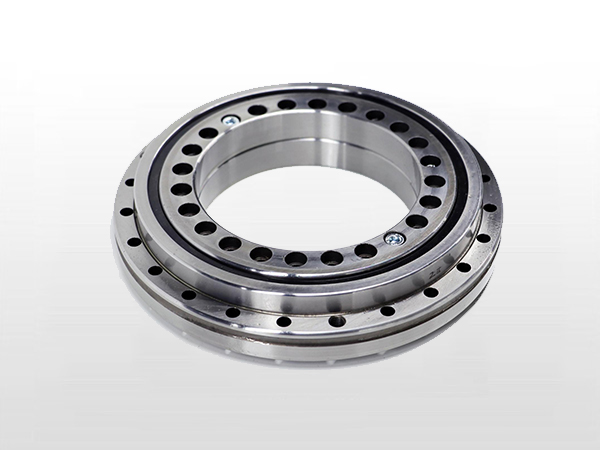

轉臺軸承多用于一些對旋轉精度和傾斜剛度有較高要求的機構上，比如高精度數控轉臺、軍工雷達、航空航天事業所需要的一些對數據測量精度要求較高的其他高承載回轉或定位機構。轉臺軸承是一類軸承主要包括YRT轉臺軸承、交叉滾子軸承、ZKLDF推力角接觸球軸承三個類型。下面博盈小編就給大家介紹一下轉臺軸承的分類及結構特點，看看具體適用范圍。

  
  一、YRT系列轉臺軸承

  

  1、YRT型

  
  YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，由一組推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。YRT系列均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。
  
  結構特點：這種類型軸承具有高軸向及徑向承載能力、高傾斜剛度和較高的精度。
  
  適用范圍：適用于回轉工作臺、卡盤以及測量和實驗中的軸承裝置。
  

  2、YRTS型

  
  YRTS型轉臺軸承是高速轉臺軸承，和YRT型結構尺寸和外形相同，但內部結構略有差異。
  
  結構特點：徑向滾子采用尼龍保持器使YRTS軸承具有較高的極限轉速和很低的穩定的摩擦力矩等特點，YRTS轉臺軸承系列轉速較轉速YRT系列高，摩擦力矩較YRT轉臺軸承系列低并且均勻。
  
  適用范圍：因此這種軸承適合于帶有力矩的發動機上，適用于需要相對較低摩擦但相對高速的場合，例如由直驅電機所驅動的軸使用的軸承。
  

  3、YRTM型

  
  YRTM帶角度測量系統的雙向推力圓柱滾子組合軸承，加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以保證機器高精度運轉。
  
  結構特點：該系列軸承基于YTR轉臺軸承，是在YRT轉臺軸承上安裝了角度測量系統，以便準確測量和調整軸承旋轉的角度，保證機器的高精度運轉。
  
  適用范圍：適用于機床行業中的高精密數控轉臺、分度頭以及科研實驗和測量等要求較高的領域。

  二、ZKLDF型

  
  轉臺軸承的分類除了YRT系列之外，還有ZKLDF型轉臺軸承是雙向推力角接觸球組合軸承，軸承精度較高，是一種滾動體為鋼球的轉臺軸承。
  
  結構特點：ZKLDF推力角接觸球系列，亦可以承受聯合載荷，但具有很高的轉速和低的摩擦力矩，同時又能保證很高的回轉精度。
  
  適用范圍：適合用于承受負荷載荷的精密機床回轉臺、磨頭、多種測試裝備上，例如高速回轉工作臺、銑削、磨削、以及精密測量、測量設備等等。
  

  三、交叉滾子軸承

  
  角接觸球軸承的特點和YRT轉臺軸承的結構特點類似，同時可以承受徑向負荷和軸向負荷，且可以滿足較高的轉速要求及一定的工作精度。近年來隨著軸承生產廠家技術的不斷升級改進，越來越多的精密設備可以使用交叉滾子軸承替代YRT轉臺軸承使用在工業機器人關節、數控轉臺等精密儀器上。
  
  結構特點：尺寸小、精度等級高、剛性高、承載負荷大和抗損壞等特點。
  
  適用范圍：高精度數控轉臺、數控分度盤、立式加工中心、立式磨床、軍工雷達、DD馬達、設備等。
  
  以上就是博盈小編關于轉臺軸承的分類及結構特點的介紹，我們洛陽博盈軸承有限公司多年來不斷鉆研突破，目前已經實現轉臺軸承系列產品自主生產，產品質量和技術水平得到客戶的廣泛認可，歡迎大家來電咨詢了解。
